LVDS oscilátor LVD 7050

Séria CO75D6 s nízkym výkonom LVDS 7050 CO75D6 je 7,0 x 5,0 mm LVDS povrchové zariadenie (SMD) s keramickým balíčkom tesnenia švov. Je primárne navrhnutý a široko používaný v aplikáciách vysokorýchlostných komunikačných/ telekomunikačných zariadení/ vreckových zariadení.

Zaslať požiadavku

Na stiahnutie

Parametre produktu

Parameter	CO75D6	Podmienky / Poznámky
Nominálny frekvenčný rozsah	10 ~ 1500 MHz	Fond., Overtone alebo PLL
Napájacie napätie	1,8VDC / 2,5VDC / 3,3VDC	Ďalšia možná možnosť
Dodávať prúd	100 mA	Maximálne, režim fondu nižší ICC
Frekvenčná stabilita	± 25 ppm / ± 50 ppm / ± 100 ppm	Pozri poznámku nižšie.
Prevádzkový teplotný rozsah	-40 až +85 Stupeň alebo -55 až 125 stupňov	K dispozícii sú ďalšie možnosti.
Výstupný tvar vlny a zaťaženie	LVDS / 100Ω	R_Lmedzi výstupmi
Výstupné napätie vysoké	1.40V	Typický
Úroveň výstupného napätia nízka	1.10V	Typický
Čas vzostupu a pád	1,5ns	@ 20 ~ 80 ~ 20%VCC
Symetria (pracovný cyklus)	45~55%	@ výstupy krížový bod
Fázový jitter RMS	<1ps	Integrovaný 12 kHz menší alebo rovný FJ menší alebo rovný 20 MHz
Poznámka:Stabilita zahŕňa frekvenčné odchýlky pri stupni +25, nad teplotným rozsahom v dôsledku zmien napájacieho napätia, zmien výstupného zaťaženia, nárazu a vibrácií.

Vlastnosti produktu

■ Malé rozmery 7.0x5.0x1.6 so 6 vankúšikami spájkovania ·

■ Vysoko spoľahlivý keramický balíček zapečatených švov ·

■ široký frekvenčný rozsah ·

■ Nízky jitter a fázový hluk ·

Žiadosti

Programovateľná séria LVDS oscilátora LVDS 7050 CO75D6 sa používa v vysokorýchlostnom komunikačnom/ telekomunikačnom zariadení/ vreckovom zariadení.

Vysokorýchlostná komunikácia (bezdrôtový most)

Vreckové zariadenie

Výhody produktu

Ultra nízka spotreba energie

Optimalizované pre aplikácie napájané z batérie alebo energeticky citlivé aplikácie (napr. Vreckové zariadenia, uzly IoT Edge), čo výrazne znižuje celkový rozpočet na výkon systému.

Výkonný výkon

<1 ps RMS phase jitter (integrated from 12 kHz to 20 MHz), critical for high-speed data communication and timing-sensitive systems (e.g., 5G basebands, SerDes interfaces).

osvedčenie

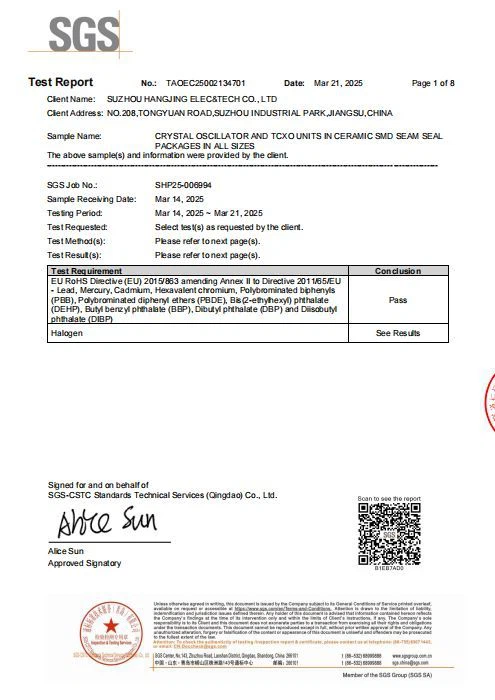

Séria oscilátora LVDS 7050 CO75D6 s nízkym výkonom je kompatibilný s ROHS, bez olova a bez halogénu.

Často

Q1: Prečo je výstup LVDS kritický pre vysokorýchlostné systémy?

Odpoveď: LVD LVD Suzhou Hangjing s nízkym výkonom LVDS 7050 CO75D6 (nízke napätia diferenciálu Signaling) ponúka štyri kľúčové výhody pre vysokorýchlostné návrhy: vynikajúca imunita šumu v spoločnom režime, diferenciálne prenos signálu s ručením externého elektromagnetického interferencie (EMI), vďaka čomu je ideálny pre priemyselné priemyselné alebo automatické priemyselné prostredie.

Q2: Vyžaduje to vonkajšie zodpovedajúce obvody?

Odpoveď: Nie je potrebné žiadne zložité externé porovnávanie z dôvodu troch integrovaných vlastností: vstavaný diferenciálny terminačný rezistor, oscilátor interne integruje zladený terminačný odpor, čím sa eliminuje potreba komponentov zhodných externej impedancie; Výstup v spojení s DC, výstup je spojený s DC a priamo kompatibilný so štandardnými prijímačmi LVDS bez ďalších kondenzátorov spojených s pripojením AC; Operácia s jednou dodávkou vyžaduje iba jediný napájací zdroj (1,8 V/2,5 V/3,3 V), zníženie periférnych komponentov a zjednodušenie rozloženia PCB.

Ak chcete odporúčania pre konkrétnu frekvenciu na základe vášho procesora alebo modelu čipovej sady, kontaktujte nás teraz.
